eNDIRi² evaluation kit

Das eNDIRi² evaluation kit ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige Plattform für die Evaluierung und Optimierung von Infrarot-Komponenten in der NDIR-Gasanalyse suchen. Mit hochwertiger Hardware, benutzerfreundlicher Software, abgestimmten Infrarotkomponenten und umfangreichen Anpassungsmöglichkeiten setzt es neue Maßstäbe in der NDIR-Gasanalyse. Es unterstützt Sie dabei, Entwicklungszeiten zu verkürzen und die Systemleistung zu verbessern.

Schneller Einstieg in die NDIR-Gasanalyse

Das eNDIRi² evaluation kit ermöglicht die Evaluierung der gesamten IR-Komponenten von Micro-Hybrid, darunter die IR-Emitter der Serien JSIR340 und JSIR350, Thermopile-Detektoren (MTS2SENS, MTS4SENS) und pyroelektrische Detektoren (MPS2SENS, MPS4SENS). Es erlaubt Ihnen, die Betriebsparameter mit der speziell entwickelten Software eNDIRi2-app flexibel an Ihre Anforderungen anzupassen.

ANWENDUNGSFELDER

Das eNDIRi² evaluation kit eignet sich für eine Vielzahl von Einsatzbereichen der Infrarot-Messung:

• Industrielle Gasanalyse: Bewertung und Auswahl optimaler Komponenten.
• Prototypenbau: Schnelle Realisierung und erste Tests neuer Messsysteme.
• Forschung und Entwicklung: Durchführung von Konzeptstudien und Laborversuchen.
• Ausbildung und Lehre: Vermittlung praktischer Kenntnisse in der NDIR-Messtechnik.

FUNKTIONSUMFANG

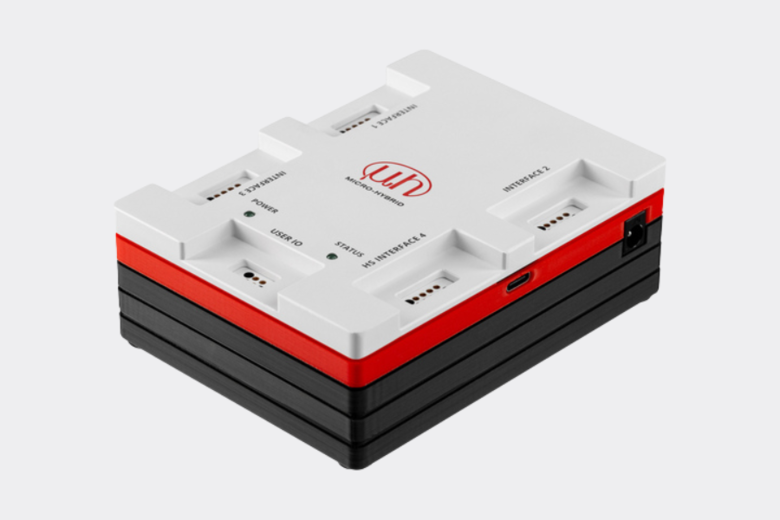

Die Main Unit übernimmt die Stromversorgung, Signalverarbeitung und Kommunikation mit dem PC. Sie bildet die Basis für den Betrieb der angeschlossenen Komponenten.

• Schnittstellen: Vier Buchsen für Detektor- und Emitter-Interfaces, eine davon High-Speed-fähig

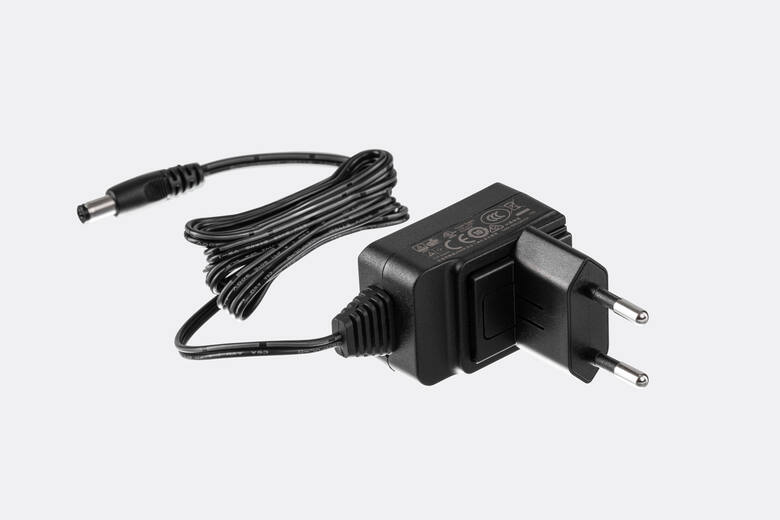

• Stromversorgung: 5 V über USB oder 12 V über das Netzteil (empfohlen für höhere Emitterleistungen)
• Externe Steuerung: Unterstützung für externe Taktquellen im Bereich von 0,1 Hz bis 100 Hz.

Die Interfaces und Config Boards des eNDIRi² evaluation kits sind entscheidende Bauteile für die Signalverarbeitung und die Anpassung an unterschiedliche IR-Komponenten. Sie ermöglichen deren präzise Steuerung und stellen eine nahtlose Integration mit der Main Unit sicher.

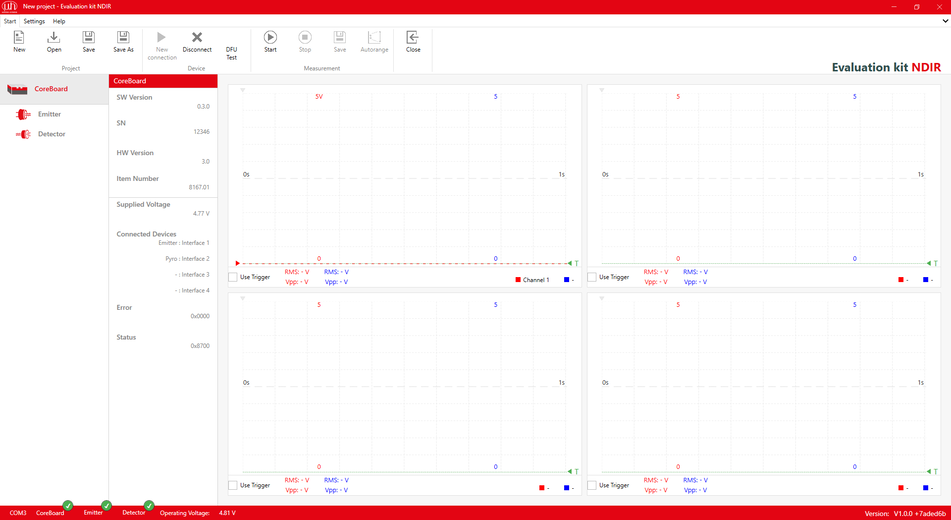

Die eNDIRi2-app steuert die Komponenten, erfasst Daten und ermöglicht deren Analyse und Visualisierung.

• Komponentenverwaltung: Automatische Erkennung von Detektoren und Emittern.
• Parametereinstellungen: Präzise Anpassung von Verstärkung, Offset und Modulationsfrequenzen.
• Signalvisualisierung: 4 Oszilloskop-Fenster für die Echtzeitdarstellung von Messsignalen.
• Erweiterte Analyse: Filteroptionen (Tiefpass, Hochpass, Bandpass) und mathematische Formeln für die Berechnung von Signalverhältnissen.
• Datenmanagement: Speicherung von Projekten (*.ndir) und Export von Messdaten im CSV-Format.
• Updatefähigkeit: Automatische Prüfung und Installation neuer Firmware-Versionen.

INSTALLATION UND BETRIEB

Sie finden eine Schritt-für-Schritt-Anleitung im Manual für den Aufbau des gesamten Systems sowie für die Installation und den Start der Software. Alle Datenblätter zu den einzelnen Produkten können Sie leicht über unseren Downloadbereich finden.

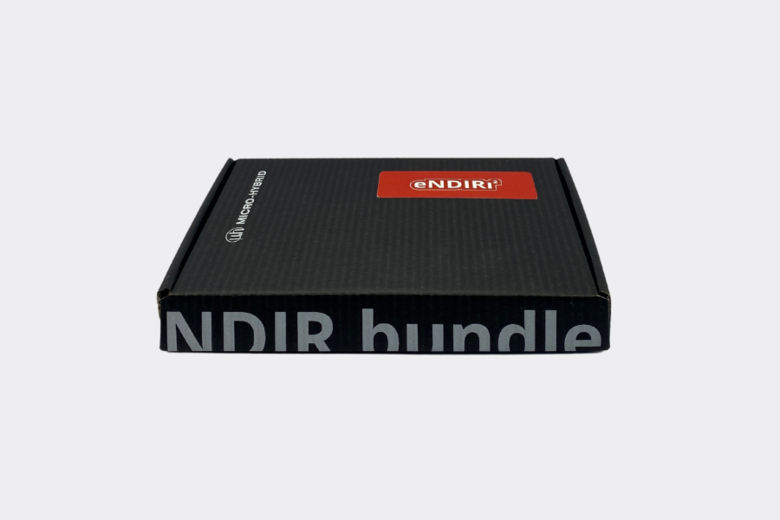

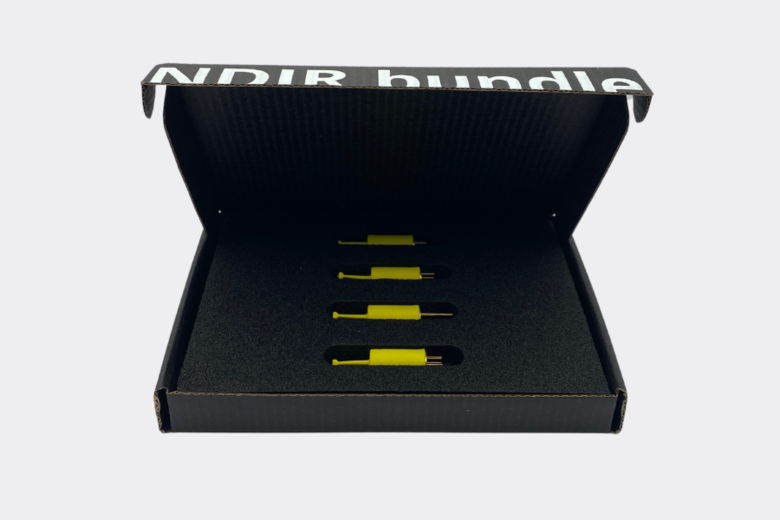

Zusammen mit den NDIR bundles bildet das eNDIRi² evaluation kit die perfekte Kombination zum einfachen Evaluieren von IR-Messsystemen. Alle Produkte sind ab Lager verfügbar. Für Ihre Fragen zur Produktauswahl berät Sie unser Sales-Team gern.
